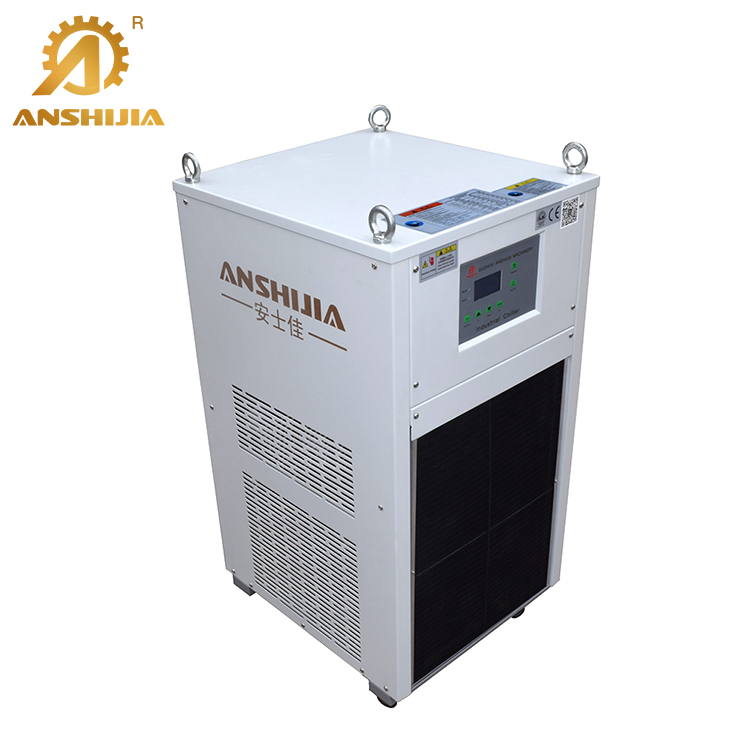

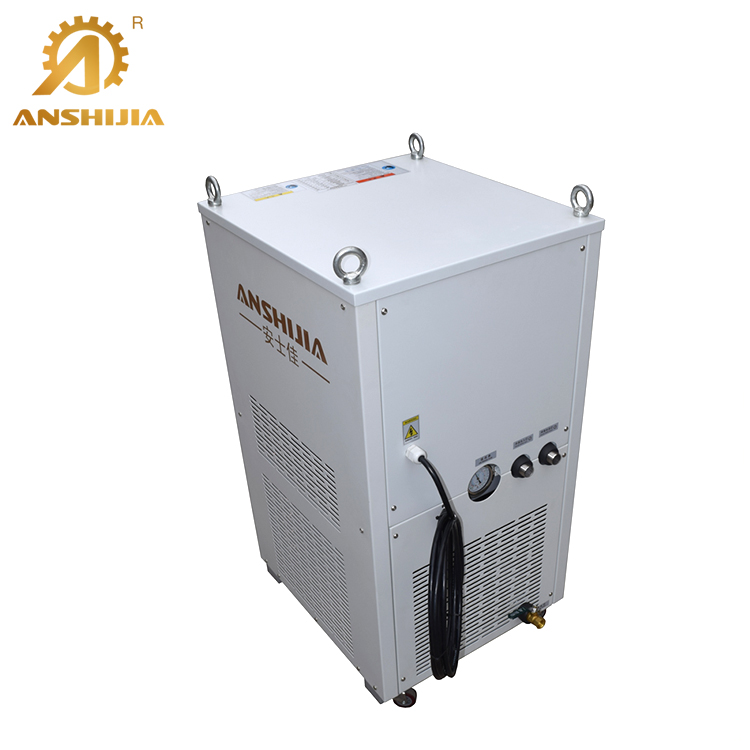

水冷式冷油机主要应用于数控机床，数控机床上有两个主要热源持续发热：一是电机运行产生热量，二是主轴轴承摩擦发热，如果散热问题处理不好的话则会影响到设备的稳定性，这时就需要水冷式冷油机来给数控机床降温、恒温，使数控机床达到良好的运行效果。

全国24小时热线：

15062688219

在线咨询

产品简介 /INTRODUCTION

安士佳 • 产品细节描述

PRODUCT FEATURES

水冷式冷油机主要应用设计在机械设备在高温条件下工作或长时间工作不停机的的循环油冷却。

其技术方案是：
1、在油箱内部放置一个不锈钢盘管式蒸发器，压缩机带动低温冷媒进入到不锈钢盘管蒸发器内，利于低温冷媒把油箱的热量带走，这个方案无需油泵。
2、冷油机自带一个自吸油泵，把油箱内的油抽到冷油机内部的蒸发器内降温后再回到油箱，往复循环直到达到用户的设备温度。

冷油机注意事项：
1、主电源3相380V、50HZ（控制电源220V、50HZ）
2、制冷量根据以下条件计算：冷却油入口温度35℃，冷却油出口温度30℃，蒸发温度5℃，冷凝温度40℃。
3、用户需提供一个冷却水给水冷式冷油机散热，流量需要达到4m³/h，冷却水温度32℃。

安士佳 • 规格参数

SPECIFICATION

主要参数表1:
参数	型号	SJO-1/2AS	SJO-01AS	SJO-02AS	SJO-03AS	SJO-04AS	SJO-05AS	SJO-06AS	SJO-08AD
制冷量	KW	1.53	2.94	5.67	8.86	10.9	14.5	17.2	21.8
制冷量	Kcal/h	1316	2528	4872	7620	9374	12470	14792	18748
输入功率	KW	0.68	1.31	2.6	3.45	4.22	4.97	5.47	8.6
电源	1N～220V 50HZ				3N～380V 50HZ
制冷剂	名称	R22
	充注量/KG	0.6	0.8	1.6	2	2.4	3.3	3.9	2.4*2
	控制方	毛细管
压缩机	类型	全封闭回旋式			全封闭涡旋式或活塞式
压缩机	功率KW	0.55	0.75	1.5	3.07	3	4.22	4.68	3*2
保护装置		压缩机过热保护、高低压保护、流量保护、缺相保护、防冻保护、过流保护、超温保护
冷却风量	M³/h	800	1000	2000	3000	4000	5000	6000	8000
油流量	流量(M³/h)	0.26	0.51	0.97	1.53	1.87	2.4	2.91	3.75
油流量	管径	G1/2"	G1/2"	G1"	G1"	G1"	G1"	G1"	G2"
油泵	功率/KW	0.375	0.375	0.75	0.75	0.75	1.5	1.5	1.5
油泵	压力/Kpa	180	180	250	242	242	290	290	290
外形尺寸	长/MM	600	600	820	945	945	1035	1200	1470
	宽/MM	400	400	460	550	550	610	650	710
	高/MM	940	940	1170	1370	1370	1385	1480	1700
重量	KG	45	60	100	130	160	190	220	270
