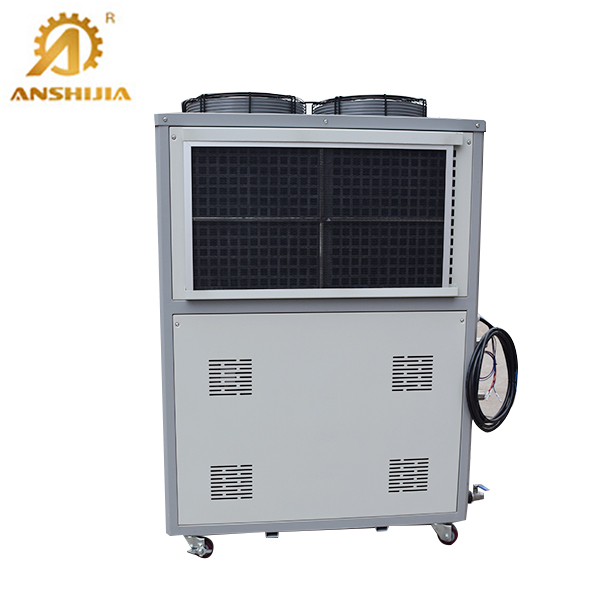

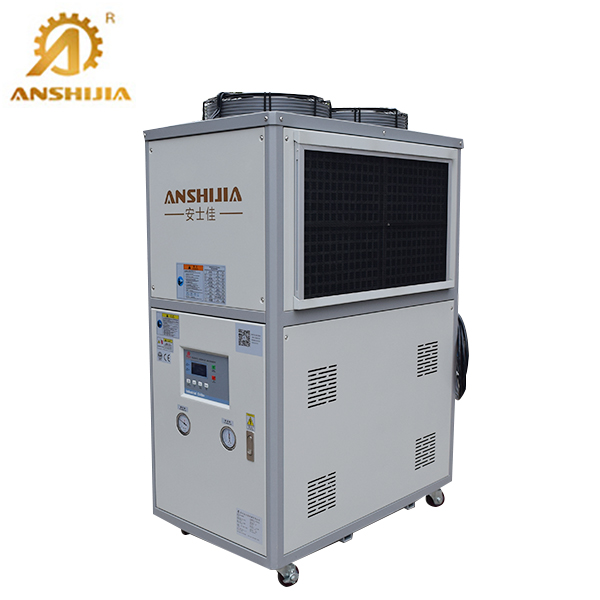

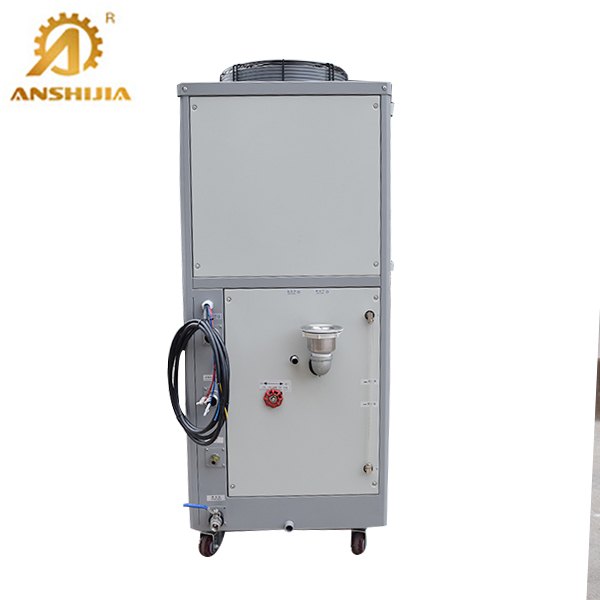

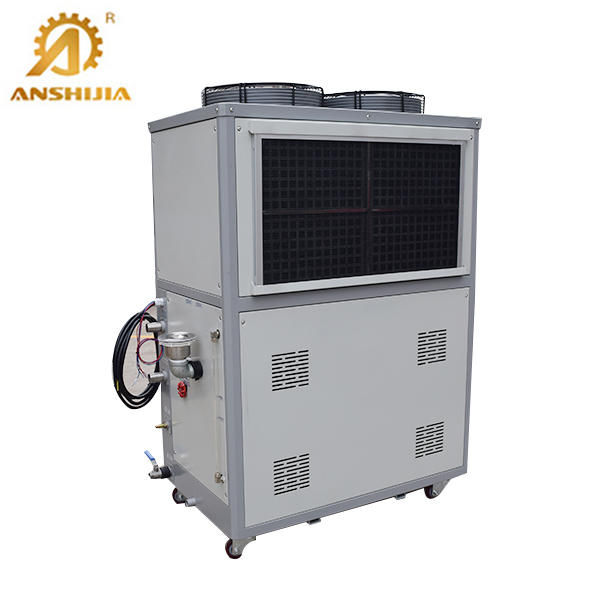

注塑用风冷式冷水机

注塑用风冷式冷水机是注塑行业提高生产效率必不可少的辅助设备,冷水机是可以提供温度控制、流量控制、压力控制于一体的冷却设备。注塑机在生产过程中需要对模具进行冷却,缩短塑料成型时间,提高产量,提升产品质量。

全国24小时热线:

15062688219

在线咨询

产品简介 /INTRODUCTION

安士佳 • 产品细节描述

PRODUCT FEATURES

1、 注塑用风冷式冷水机,根据公司的生产经验大致选型如下:
1.1、 冷水机出水温度5℃~10℃时:1HP风冷式冷水机可以配70T锁模力的注塑机使用。
1.2、 冷水机出水温度10℃~15℃时:1HP风冷式冷水机可以配80T锁模力的注塑机使用。
1.3、 冷水机出水温度15℃~20℃时:1HP风冷式冷水机可以配100T锁模力的注塑机使用。

2、 本产品为5HP风冷式冷水机,根据推算,当出水温度10℃~15℃时,可以配一台锁模力400T的注塑机使用。

3、 内部主要配置及参数
3.1、压缩机:日本松下5HP
3.2、散热风机品牌:杭州微光
3.4、水泵品牌:浙江南方泵
3.5、电路板:台湾邦普
3.6、不锈钢水箱:65升





安士佳 • 产品原理图

PRODUCT PRINCIPLE

安士佳 • 规格参数

SPECIFICATION


主要参数表1:
参数 型号 SJ-1/2AS SJ-01AS SJ-02AS SJ-03AS SJ-04AS SJ-05AS SJ-06AS SJ-08AD
制冷量 KW 1.53 2.94 5.67 8.86 10.9 14.5 17.2 21.8
Kcal/h 1316 2528 4872 7620 9374 12470 14792 18748
输入功率 KW 0.68 1.31 2.6 3.45 4.22 4.97 5.47 8.6
电源 1N~220V 50HZ 3N~380V 50HZ
制冷剂 名称 R22
充注量/KG 0.6 0.8 1.6 2 2.4 3.3 3.9 2.4*2
控制方 毛细管
压缩机 类型 全封闭回旋式 全封闭涡旋式或活塞式
功率KW 0.55 0.75 1.5 3.07 3 4.22 4.68 3*2
保护装置 压缩机过热保护、高低压保护、流量保护、缺相保护、防冻保护、过流保护、超温保护
冷却风量 M³/h 800 1000 2000 3000 4000 5000 6000 8000
冷冻水 水量(M³/h) 0.26 0.51 0.97 1.53 1.87 2.4 2.91 3.75
水箱/L 22 28 38 60 60 70 110 110
管径 G1/2" G1/2" G3/4" G3/4" G3/4" G1 G1 G1-1/2"
水泵 功率/KW 0.375 0.375 0.375 0.375 0.375 0.75 0.75 0.75
压力/Kpa 180 180 250 242 242 290 290 290
外形尺寸 长/MM 600 600 820 945 945 1035 1200 1470
宽/MM 400 400 460 550 550 610 650 710
高/MM 940 940 1170 1370 1370 1385 1480 1700
重量 KG 45 60 100 130 160 190 220 270




主要参数表2:
参数 型号 SJ-10AD SJ-12AD SJ-15AD SJ-20AD SJ-25AD SJ-30AT SJ-40AF SJ-50AF SJ-60AF
制冷量 KW 29 34.4 44.5 60 76 90 120 152 180
Kcal/h 24940 29584 38270 51600 65360 77400 103200 130720 154800
输入功率 KW 11 12 15.5 20 22.1 31.75 39.35 48.7 60.7
电源 3N~380V 50HZ/60HZ
制冷剂 名称 R22
充注量/KG 6 8 9 12 16 20 25 32 40
控制方法 毛细管 外平衡力热力膨胀阀
压缩机 类型 全封闭过旋式或活塞式
功率KW 4.22*2 4.68*2 8.2+4.22 8.1*2 9.15*2 8.1*3 8.1*4 9.15*4 8.186
保护装置 压缩机过热保护、高低压保护、流量保护、缺相保护、防冻保护、过流保护、超温保护
冷却风量 M³/h 10000 12000 15000 20000 25000 30000 40000 48000 66000
冷冻水 水量(m3/h) 4.82 5.81 7.6 10.16 12.34 15 19.53 23.3 30.52
水箱/L 188 188 285 285 405 405 610 610 700

管径 G2" G2" G2" G2" G2 G2 G3" G3" G3
水泵 功率/KW 1.5 1.5 1.5 2.2 2.2 4 4 4 4
压力/Kpa 205 205 205 220 220 250 250 250 250
外形尺寸 长/MM 1470 1600 1680 1955 2080 2400 2250 2700 3400
宽/MM 710 800 890 940 1000 1100 1550 1620 1800
高/MM 1435 1600 1600 1600 1800 1800 1820 1850 1850
重量 KG 350 370 520 590 790 880 1100 1280 1420



1、名义制冷量是依据:进水温度15℃,出水温度10℃,环境温度35℃得出。


安士佳 • FAQ

FAQ

      问:这个类型的设备可以做成水冷式的吗?
      答:完全可以,我们公司可以提供风冷式冷水机、水冷式冷水机两种类型。
